Enkóderek

Mi az ABSOCODER?

Az ABSOCODER egy mágneses fluxus változás elvén alapuló teljes abszolút pozícióérzékelő. Nincs elektronikus, félvezető, vagy optikai alkatrésze, továbbá mikroprocesszor sincs az érzékelőben, emiatt drasztikusan csökken a szenzor meghibásodási és leállási valószínűsége, szélsőséges ipari körülmények között is.

Az ABSOCODER MINDIG érzékeli az aktuális pozícióját. A szenzor bekapcsolását követően érzékeli és szolgáltatja az aktuális pozíciót, referencia-pozíció nélkül, még akkor is, ha a szenzor elveszítette a tápellátását, vagy a kábel elszakadt, megsérült. Emiatt az ABSOCODER nem igényel kalibrációt bekapcsolás után, vagy kábelcsere esetén.

Az ABSOCODER felépítése

  1. Az ABSOCODER külső borítása rozsdamentes acél, ami jobban ellenáll az idegen anyagoknak és a vizes környezetnek, mint egy fémborítás.
  2. Az érzékelő olyan robosztus csapággyal szerelt, ami ellenáll a vibrációnak, a rezgéseknek és a magas hőnek.  Akár 20G vibráció, 500G rezgés és 120 °C ellenálló képesség!
  3. Belső felépítésből adódóan a szerkezet holtjátéka közel nulla, köszönhetően az ABSOCODER magas precizitású gyártásának.
  4. Kétszeres védelmű olajtömítés és tömítőgyűrű, amivel a szerkezet hatásosan ellenáll a szennyeződéseknek, nedvességnek és pornak.
  5. Az abszolút pozícióérzékelő szenzoregység csak tekercseket, egy állórészt és egy rotort tartalmaz, melyekkel a pozícióérzékelést megvalósítja.

Az ABSOCODER felépítése

ABSOCODER típusok

Egyszeres fordulatú (Single Turn, VRE) ABSOCODER

Egyszeres fordulatú (Single Turn, VRE) ABSOCODER

Egyszeres fordulatú ABSOCODER használható, ha a pozícionálást egy körülforduláson belül (360°) szeretnénk végrehajtani.

Az ABSOCODER működési elve
A VRE felépítése

Kivitelek:

  • Általános célú (General Purpose VRE)
  • Vízálló (Water Proof VRE)
  • Nagy terhelhetőségű (Heavy Duty VRE)

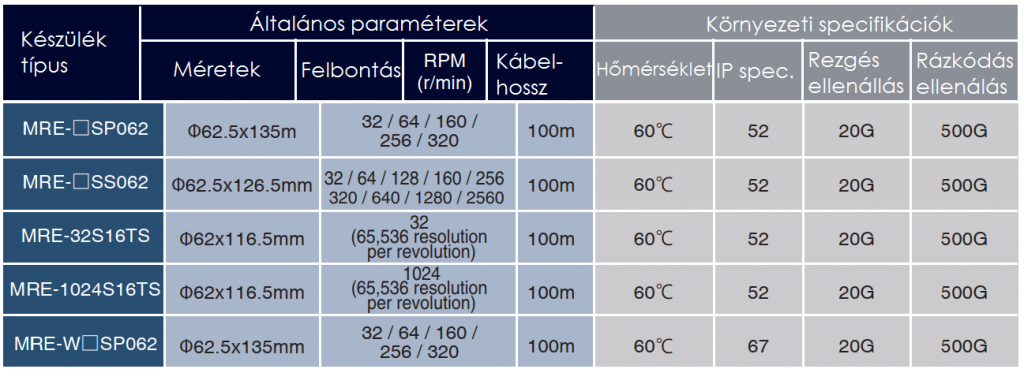

Többfordulatú (Multi Turn, MRE) ABSOCODER

Többfordulatú (Multi Turn, MRE) ABSOCODER

Többfordulatú ABSOCODER használható, ha a pozícionálási feladat a tengely több fordulatát igényli. Több fordulat detektálásához két egyszeres fordulatú ABSOCODER van összekapcsolva egy adott áttétellel a fogaskerekek között. Az 1-es számú VRE 360°-on belül méri a pozíciót, míg a 2-es ennek a körülfordulásait számolja az összekapcsolás következtében. Egy alap MRE 3072 fordulat számlálására képes, de egyes típusokkal akár 8192 fordulat is detektálható.

Kivitelek:

  • Általános célú (General Purpose MRE)
  • Vízálló (Water Proof MRE)
  • Nagy terhelhetőségű (Heavy Duty MRE)

Lineáris típusú (VLS) ABSOCODER

Lineáris típusú (VLS) ABSCOCODER

Lineáris típusú ABSOCODER egy elektromechanikus szenzor, amely az egy egyenes mentén megtett utat méri. A szenzor nem tartalmaz mechanikus érintkezőket és elektronikus alkatrészeket sem.

Kivitelek:

  • Általános célú (General Purpose VLS)
  • Vízálló (Water Proof VLS)
  • Nagy terhelhetőségű (Heavy Duty VLS)
